Wat hâldt stroom fan lekken troch jo motorwindingen?

Binnen elke elektryske motor drage koperwindingen stroom. Se sitte binnen stielen slots. Stiel liedt elektrisiteit. Koper liedt elektrisiteit. As se oanreitsje, lekt stroom. De motor shorts. Prestaasje sakket. Uteinlik falt de motor út.

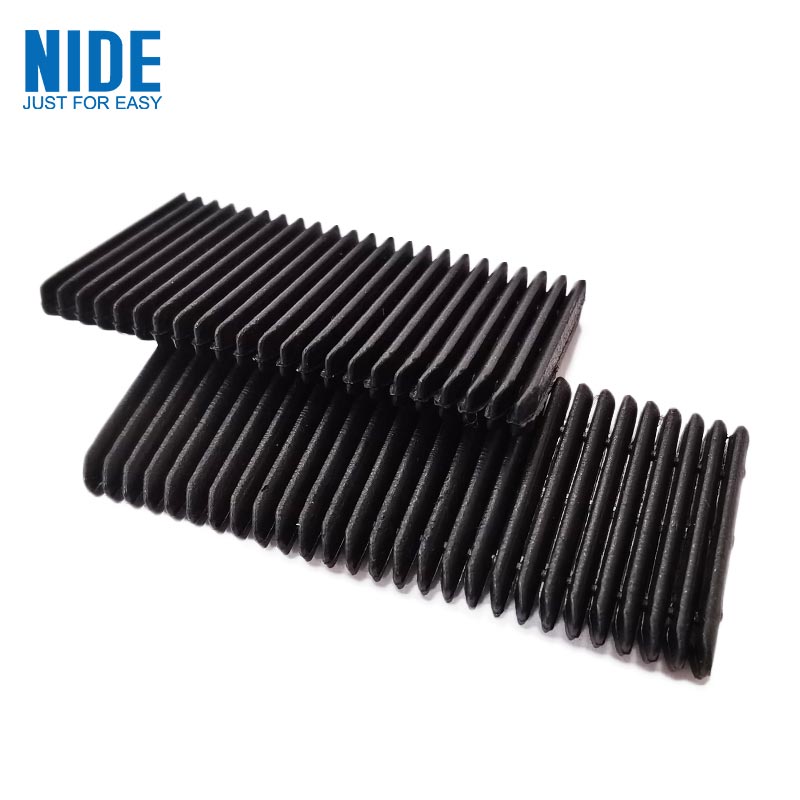

It ienige ding dat tusken it koper en it stiel stiet is in tinne blêd fan materiaal neamdelektryske isolaasje papier.

It liket net folle. In fraksje fan in millimeter dik. Snij yn krekte foarmen. Slide yn it slot foardat de windings geane yn Mar sûnder dat, de motor net wurket.

Wat isolaasjepapier wirklik docht

De statorkearn is makke fan opsteapele stielen laminaasjes. De slots wurde punched yn harren. De yngenieur foeget in stik isolaasjepapier yn elk slot, fold om de muorren te linen. Dan geane de wikkelingen yn. Dan slút de slotwig de iepening.

It papier hat trije banen. Earst, elektryske isolaasje - stopje de stroom fan it springen fan it koper nei it stiel. Twadde, meganyske beskerming - cushion de windings tsjin de hurde rânen fan de stielen laminations. Tredde, termyske behear - guon graden helpe waarmte fuort fan 'e windingen.

As it papier mislearret by ien fan dizze, falt de motor.

De Materiële Famyljes

Net alle isolaasjepapier is itselde. Ferskillende motors hawwe ferskillende materialen nedich. De kar hinget ôf fan temperatuer, spanning, meganyske stress en kosten.

De tabel hjirûnder lit de meast foarkommende soarten sjen dy't hjoeddedei brûkt wurde yn motorproduksje.

DMD is it wurkhynder. It beslacht de measte standertmotoren tsjin in ridlike kosten. NMN foeget meganyske taaiens ta. NHN foeget waarmte ferset. Aramid papier foeget beide plus superieure dielektrike sterkte ta. Polyimide film is foar strakke romten.

Begripe temperatuerklassen

Elk isolaasjemateriaal hat in temperatuerbeoardieling. Dit is gjin marketing. It is in hifke limyt.

Selektearje de ferkearde klasse is in mienskiplike flater. As de motor rint op 140 ° C kontinu, sil Klasse B (130 ° C) mislearje. Klasse F (155 ° C) is de minimale feilige kar.

Mar notysje: de temperatuerwurdearring jildt foar trochgeande operaasje. Peak temperatueren kinne heger wêze. Goede yngenieurs tafoegje marzje. In motor dy't kontinu op 140 ° C rint, moat Klasse H-isolaasje krije, net allinich Klasse F.

Key Parameters: Wat it Spec Sheet eins betsjut

Wannearevaluearje isolaasje papier, ferskate technyske parameters binne fan belang. Hjir is wat se betsjutte.

Dikte.Metten yn millimeters. Typysk berik is 0,15 mm oan 0,40 mm foar slot liners. Dikker papier leveret hegere dielektryske sterkte en bettere meganyske beskerming. Tinner papier lit mear romte foar koper, tanimmende motor macht tichtens. De ôfwaging is technysk oardiel.

Dielektryske sterkte.Metten yn kilovolt per millimeter. Dit fertelt jo hoefolle spanning it papier kin blokkearje foardat it ôfbrekke. In typyske wearde foar DMD is 5-8 kV foar in 0.2mm blêd. Heger is better, mar de eigentlike eask hinget ôf fan motor spanning. Foar in 400V EV-motor is 3-5 kV genôch. Foar 800V-systemen is 6-8 kV feiliger.

Treksterkte.Metten yn Newtons per 15mm breedte. Dit fertelt jo hoefolle trekkrêft it papier kin nimme foardat it tearjen. Wichtich omdat it papier wurdt fold en ynfoege troch masine. Swakke papier tears by montage. Downtime folget.

Ferlinging by brek.Persintaazje stretch foardat tearing. Papier dat 10-15% strekt is mear ferjaan by it foldjen. Bros papier barst by skerpe hoeken.

Râne tear ferset.Metten yn Newton. Papier wurdt fold. Folden meitsje stresspunten. As râne tear wjerstân is leech, it papier splitst by de fold line by ynfoegje.

In goede leveransier jout dizze nûmers op it materiaal sertifikaat. In minne leveransier seit "it foldocht oan yndustrynormen" sûnder wirklike testwearden te jaan.

Wêrom EV Motors binne oars

Motoren foar elektryske auto's hawwe de merk foar isolaasjepapier feroare. De easken binne stranger.

Hegere temperatueren.EV-motoren rinne waarmer dan yndustriële motors. Liquid koeling helpt, mar hotspots berikke noch 160-180 ° C. Klasse H materialen (180 ° C) binne standert. Guon fabrikanten ferhúzje nei klasse C (220 ° C) foar ûntwerpen fan folgjende generaasje.

Hegere spanningen.Iere EV-motoren rûnen op 300-400V. Nijere systemen rinne op 800V. Kommende systemen sille rinne op 1200V of heger. Dielektrike sterkte easken binne ferdûbele. Papier dat wurke foar 400V is miskien net feilich foar 800V.

Oalje exposure.In protte EV-motoren brûke oalje foar koeling en smering. It isolaasjepapier sit yn dy oalje. Guon materialen swollen of degradearje yn oalje. Polyimide-basearre papieren prestearje goed. Polyester-basearre papieren kinne beheiningen hawwe. Freegje om testgegevens foar oaljekompatibiliteit.

Automatisearring.EV motor produksje linen rinne op hege snelheid. Papier wurdt fied fan rollen, snije, fold, en automatysk ynfoege. Materiële konsistinsje is fan belang. Dikte fariaasje fan ± 0.01mm kin jam in automatisearre ynfoegje.

Trije echte problemen dy't barre op produksjelinen

Teoretyske materiaal eigenskippen binne ien ding. Wat der eins mis giet op de fabryksflier is in oar.

Probleem ien: papier skuort by it foldjen.De masine falt it papier yn in U-foarm om it slot te linen. As it papier in lege râne tearsterkte hat, splitst it by de foldline. De line hâldt op. In operator makket de jam op. Produksje giet werom. Dit bart tsientallen kearen per skift mei min materiaal.

Probleem twa: papierdimensjes feroarje mei fochtigens.Aramid papier absorbearret focht út 'e loft. Yn hege vochtigheid wreidet it út. By lege luchtvochtigheid krimpt it. De masine is kalibrearre foar ien grutte. As it papier fan grutte feroaret, feroaret de foldde foarm. It ynfoegje mislearret. Goede leveransiers ferstjoere papier yn fochtbestindige ferpakking. Goede fabriken bewarje it yn klimaat kontrolearre keamers.

Probleem trije: adhesive fersmoarging.Guon isolaasje papier hat in waarmte-aktivearre adhesive laach oan ien kant. Nei ynfoegje, waarmte bondels it papier oan 'e slot muorren. As de lijm útkomt by opslach of oerdracht, plakt it oan masinegidsen. Stof sammelet. Alignment driuwt. De oplossing is skjinne fabrikaazje en goede release liners.

Hoe kinne jo isolaasjepapier korrekt oantsjutte

Hjir is in echte spesifikaasjefoarbyld foar in EV-motor traksje-drive.

Stjoer dit nei trije leveransiers. Fergelykje de testrapporten dy't se leverje. Freegje oer fariaasje - batch nei batch, roll nei roll. De leveransier dy't antwurdet mei gegevens is dejinge dy't fertrouwe.

Seis fragen dy't keapers stelle

Kin ik itselde isolaasjepapier brûke foar al myn motors?
Net meastal. Ferskillende motors rinne op ferskillende temperatueren en spanningen. Standerdisearring op ien materiaal ferienfâldiget ynventarisaasje, mar twingt jo om in materiaal fan hegere kwaliteit te brûken dan nedich foar guon motors, wêrtroch't de kosten ferheegje. Of jo brûke in legere graad materiaal en risiko mislearjen. Better om twa of trije materialen te kwalifisearjen en se oan te passen oan applikaasjes.

Wat is it ferskil tusken NMN en NHN?
De middelste laach. NMN brûkt polyesterfilm. NHN brûkt polyimide film. Polyimide ferneart hegere temperatueren. Foar motors dy't ûnder 155 ° C rinne, is NMN goed. Foar 155-180 ° C, kies NHN. It kostenferskil is beskieden.

Betsjut dikker papier altyd bettere isolaasje?
Net altyd. Dielektryske sterkte nimt ta mei dikte, mar meganyske fit wurdt hurder. Dik papier nimt romte binnen it slot. Dy romte hie mear koper hâlde kinnen. Motorûntwerpers ruilje isolaasjedikte ôf tsjin koperfolling. Tinner papier lit mear koper, hegere krêft, mar fereasket bettere proses kontrôle.

Wat is de houdbaarheid fan isolaasjepapier?
Hinget ôf fan opslach betingsten. Yn orizjinele ferpakking, klimaat kontrolearre, aramide papier duorret jierren. Materialen op basis fan polyester kinne flugger degradearje. De wichtichste risiko 's binne focht absorption en adhesive aging. As papier mear as twa jier is opslein, test dan in stekproef foar gebrûk.

Hoe wit ik as it papier fan in leveransier konsekwint is?
Freegje om Cpk-gegevens oer dikte. In Cpk fan 1.33 of heger betsjut dat it proses yn steat is. Freegje ek foar batch-to-batch testrapporten. As in leveransier dizze net kin produsearje, kontrolearje se har proses net.

Kin isolaasjepapier wurde recycled?
De measte is thermoset as hege-optreden thermoplastic. Recycling is dreech. Guon aramidepapieren kinne opnij wurde ferwurke, mar it proses is net breed beskikber. De yndustry fokus is op it ferminderjen fan ôffal by snijen en ynfoegje, net op post-konsumint recycling.

In notysje oer komptabiliteit mei slot wedges

Isolaasje papierlinen it slot muorren. De slot wedge slút de iepening. Se moatte gearwurkje.

De wig drukt tsjin it papier by de slot iepening. As it papier te sêft is, sil de wig deryn grave. As it papier is te bros, it sil crack by de wig kontakt punt.

Foar EV-motoren koppele in protte yngenieurs aramidpapier mei aramidkilen. Deselde materiaal famylje, ferlykbere termyske útwreiding en meganyske gedrach. Foar algemiene motors is DMD-papier mei glêsfiberkilen in bewezen kombinaasje.

By it bestellen fan in leveransier, spesifisearje beide items tegearre. De leveransier kin dan oerienkomme mei de materiaalsystemen.
