12P Hook Electrical Commutator Foar DC Motor

12P Hook Electrical Commutator Foar DC Motor

De elektryske motor commutator wurdt in protte brûkt yn in ferskaat oan elektryske ark, auto's, motorfytsen, húshâldlike apparaten en oare elektryske motors.

1. Kommutator parameters:

2. Commutator Seleksje

As de motor de hiele kommutator moat ferfange, is it nedich om de bûtenste sirkeldiameter fan 'e kommutator te detektearjen, de diameter fan it binnenste gat, de lingte fan it koperstik en it oantal slots en oare parameters, en selektearje dan de kommutator mei ferlykbere parameters te wêzen absolút gelyk, en besykje te kiezen de clip type commutator foar ferfanging.

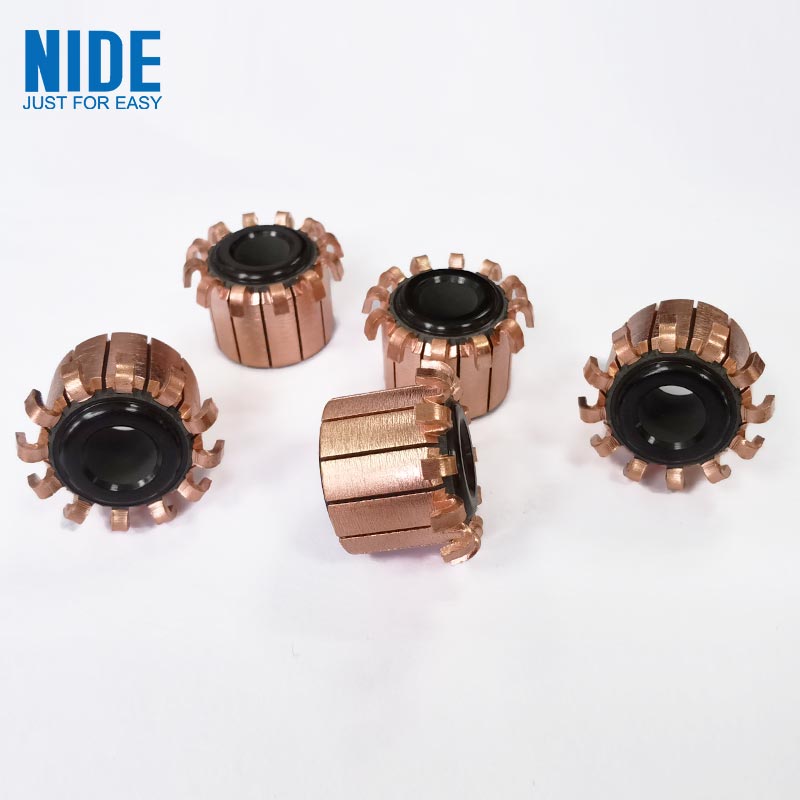

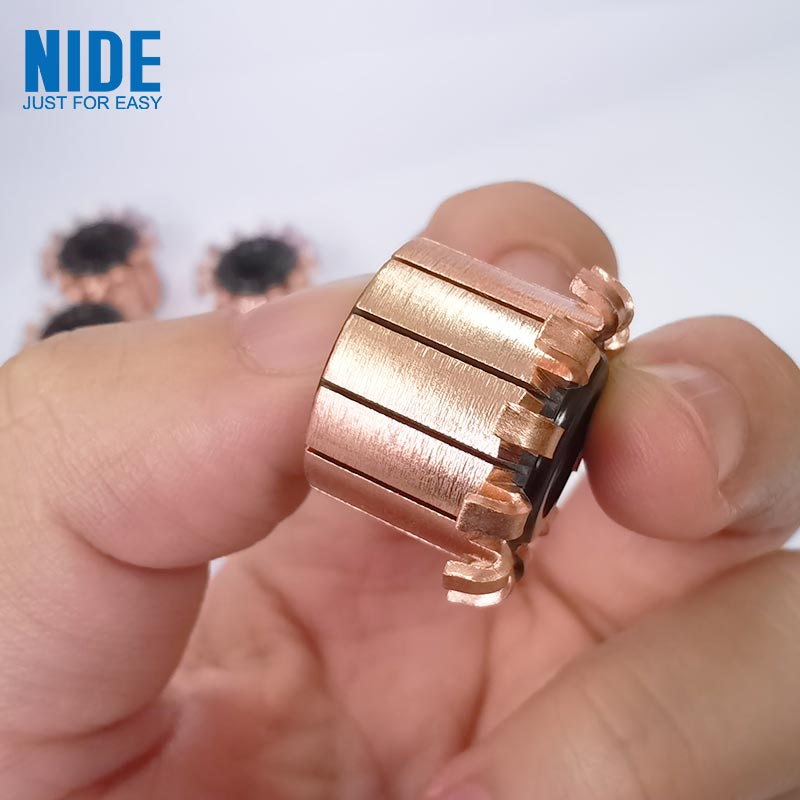

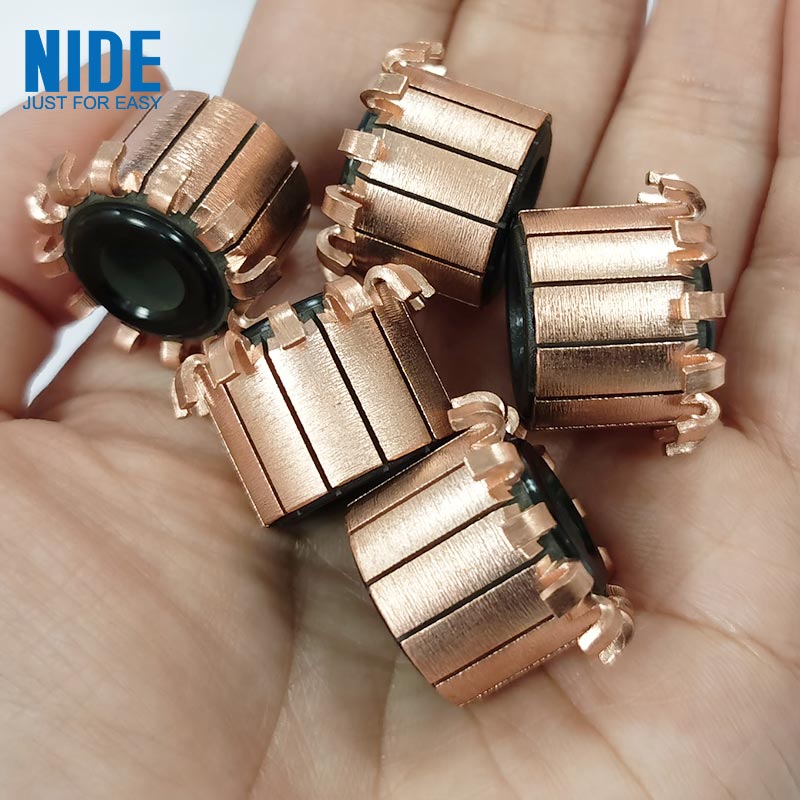

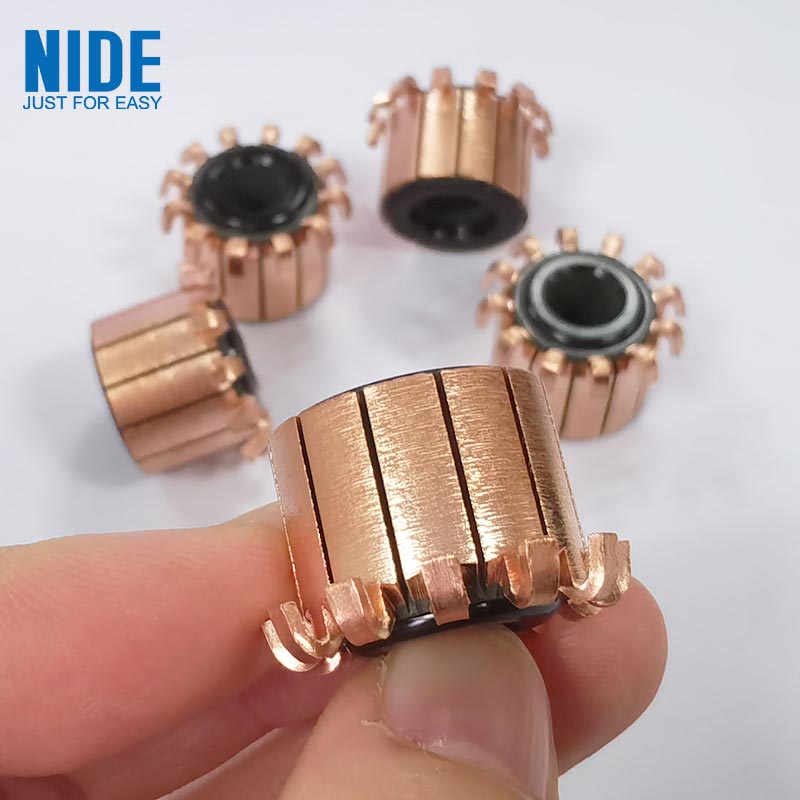

3. Commutator Picture

4. Commutator Ferfanging

in. Testje oft de armature winding hat koartsluting en izer ferskynsel, wurde eliminearre yn 'e tiid, om net te ferlitte efter problemen.

b. As de diameter fan 'e binnenste gat fan' e kommutator lyts is, kin it wurde draaid en fergrutte op 'e draaibank om de diameter fan' e ynderlike gat te berikken dy't nedich is troch de elektryske pivot; Wannear't de diameter fan it binnenste gat is grut, in bushing kin wurde machined en yndrukt yn de put.

c. De klip fan de clip type commutator is oer it generaal in bytsje langer, en it oerstallige diel kin ôfsnien wurde neffens de needsaak, en de iepening wurdt skjinmakke foar tin welding.

d. In bytsje align de iepen slots fan 'e commutator mei de ferbinende triedden fan' e armature winding ien foar ien, en dan stadich druk de commutator op 'e pivot oant de posysje fan' e commutator foldocht oan de easken.

e. Skeakelje de skansearre kommutator út 'e draaias ûnder de stap fan' e kabelkop of beitel de kommutator nei it seagen fan in sirkel om 'e sirkel mei in hacksaw ûnder de stap fan 'e draadkop, lûk dan de ferbinende draadkop ien foar ien út en skrabje mei tang foar tin welding, en dan fuortsmite de oerbleaune commutator diel.
